بی متال اشنایدر 160 تا 630 آمپر LR9G630

توضیحات

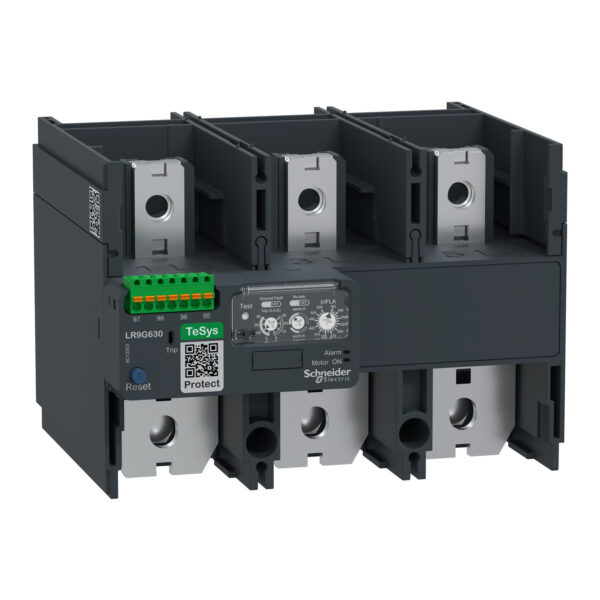

رله بیمتال اشنایدر LR9G630 – مشخصات فنی و اطلاعات کامل

رله حفاظتی LR9G630 از سری TeSys G شرکت اشنایدر الکتریک (Schneider Electric) برای محافظت از موتورهای الکتریکی صنعتی سنگین در برابر اضافه بار (Overload)، قطع فاز (Phase Loss) و عدم تعادل فاز (Phase Imbalance) طراحی شده است.

—

📌 مشخصات فنی اصلی LR9G630

1. پارامترهای الکتریکی
– سری: TeSys G (LR9G)
– رنج جریان قابل تنظیم: 160A تا 630A
– ولتاژ کاری: تا 690V AC (مناسب برای سیستم‌های فشار قوی)
– فرکانس: 50/60 هرتز
– نوع حفاظت:
– ✅ حفاظت حرارتی (بی‌متال) در برابر اضافه بار
– ✅ حفاظت در برابر قطع فاز (Phase Loss)
– ✅ حفاظت در برابر عدم تعادل فاز (Phase Imbalance)
– تعداد فاز: 3 فاز (سه‌پل)

2. کنتاکت‌های فرمان
– 1 کنتاکت باز (NO – 95-96)
– 1 کنتاکت بسته (NC – 97-98)
– جریان مجاز کنتاکت‌های فرمان: تا 6A (طبق استاندارد IEC)

3. تنظیمات و نصب
– تنظیم جریان: توسط پیچ تنظیم روی رله (با پیچ‌گوشتی)
– نوع نصب:
– قابل نصب روی کنتاکتورهای TeSys D (مثل LC1D)
– قابل نصب روی پایه رله (به صورت مستقل در تابلو)
– نوع ریست (Reset): دستی (Manual Reset)

4. استانداردها و گواهی‌ها
– IEC/EN 60947-4-1
– UL Listed
– CE مطابق با استانداردهای اروپایی

🔧 کاربردهای بیمتال LR9G630
– موتورهای صنعتی بسیار سنگین (کمپرسورهای بزرگ، پمپ‌های فشار قوی، نوار نقاله‌های صنعتی)
– سیستم‌های با جریان بسیار بالا (صنایع فولاد، سیمان، پتروشیمی و نیروگاه‌ها)
– تابلوهای کنترل موتور (MCC) در صنایع بزرگ

❓ سوالات متداول (FAQ)

. آیا این بیمتال قابلیت ریست خودکار (Auto Reset) دارد؟
– خیر، فقط ریست دستی (Manual Reset) دارد.

. آیا می‌توان از LR9G630 در مدارهای تک‌فاز استفاده کرد؟
– خیر، این مدل مخصوص موتورهای سه‌فاز است.

—

## 🎯 نتیجه‌گیری
رله بیمتال LR9G630 یکی از قوی‌ترین مدل‌های سری TeSys G اشنایدر است که برای موتورهای صنعتی با جریان بسیار بالا (تا 630A) طراحی شده است. این رله حفاظت مطمئنی در برابر اضافه بار، قطع فاز و عدم تعادل فاز ارائه می‌دهد و برای صنایع سنگین مانند فولاد، سیمان و پتروشیمی مناسب است.
