بی متال اشنایدر 57 تا 225 آمپر LR9G225

توضیحات

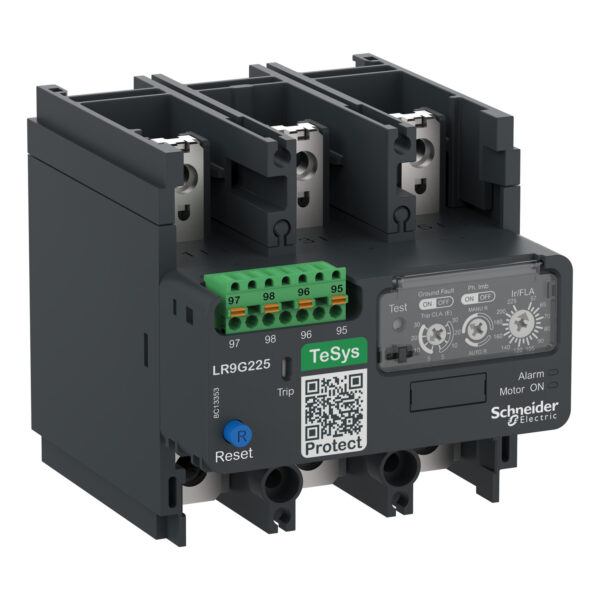

رله بیمتال LR9G225 از سری TeSys G ساخت اشنایدر الکتریک (Schneider Electric) یک رله حفاظت موتور (Overload Relay) برای محافظت از موتورهای الکتریکی در برابر اضافه بار (Overload)، عدم تعادل فاز (Phase Imbalance) و قطع فاز (Phase Loss) است.

مشخصات فنی بیمتال LR9G225 اشنایدر:

پارامترهای اصلی:
– سری: TeSys G (LR9G)
– رنج جریان نامی: 225A (محدوده تنظیم معمولاً 57 تا 225A)
– ولتاژ کاری: تا 690V AC (مناسب برای سیستم‌های ولتاژ بالا)
– فرکانس: 50/60 هرتز
– نوع حفاظت:
– اضافه‌بار حرارتی (بی‌متال)
– محافظت در برابر قطع فاز (Phase Loss)
– محافظت در برابر عدم تعادل فاز (Phase Imbalance)
– تعداد فاز: ۳ فاز (سه‌پل)

کنتاکت‌های فرمان:
– ۱ کنتاکت باز (NO – 95-96)
– ۱ کنتاکت بسته (NC – 97-98)
– جریان مجاز کنتاکت‌های فرمان: معمولاً 5A~6A (بسته به استاندارد)

تنظیمات و نصب:
– تنظیم جریان: توسط پیچ تنظیم روی رله (با پیچ‌گوشتی)
– نوع نصب: قابل نصب روی کنتاکتورهای TeSys D (مثل LC1D)
– ریست (بازنشانی): دستی (Manual Reset)

استانداردها و گواهی‌ها:
– IEC/EN 60947-4-1
– UL, CE

کاربردهای بیمتال LR9G225:
– موتورهای صنعتی سه‌فاز (پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله)
– سیستم‌های با جریان بالا (مثل دستگاه‌های سنگین صنعتی)
– تابلوهای کنترل موتور (MCC)

مقایسه با مدل‌های مشابه:
| مدل | رنج جریان | ولتاژ | کنتاکت‌ها |
|——|———–|——–|————|
| LR9G115 | 80-115A | 690V | 1NO + 1NC |
| LR9G225 | 150-225A | 690V | 1NO + 1NC |
| LR9G350 | 250-350A | 690V | 1NO + 1NC |
