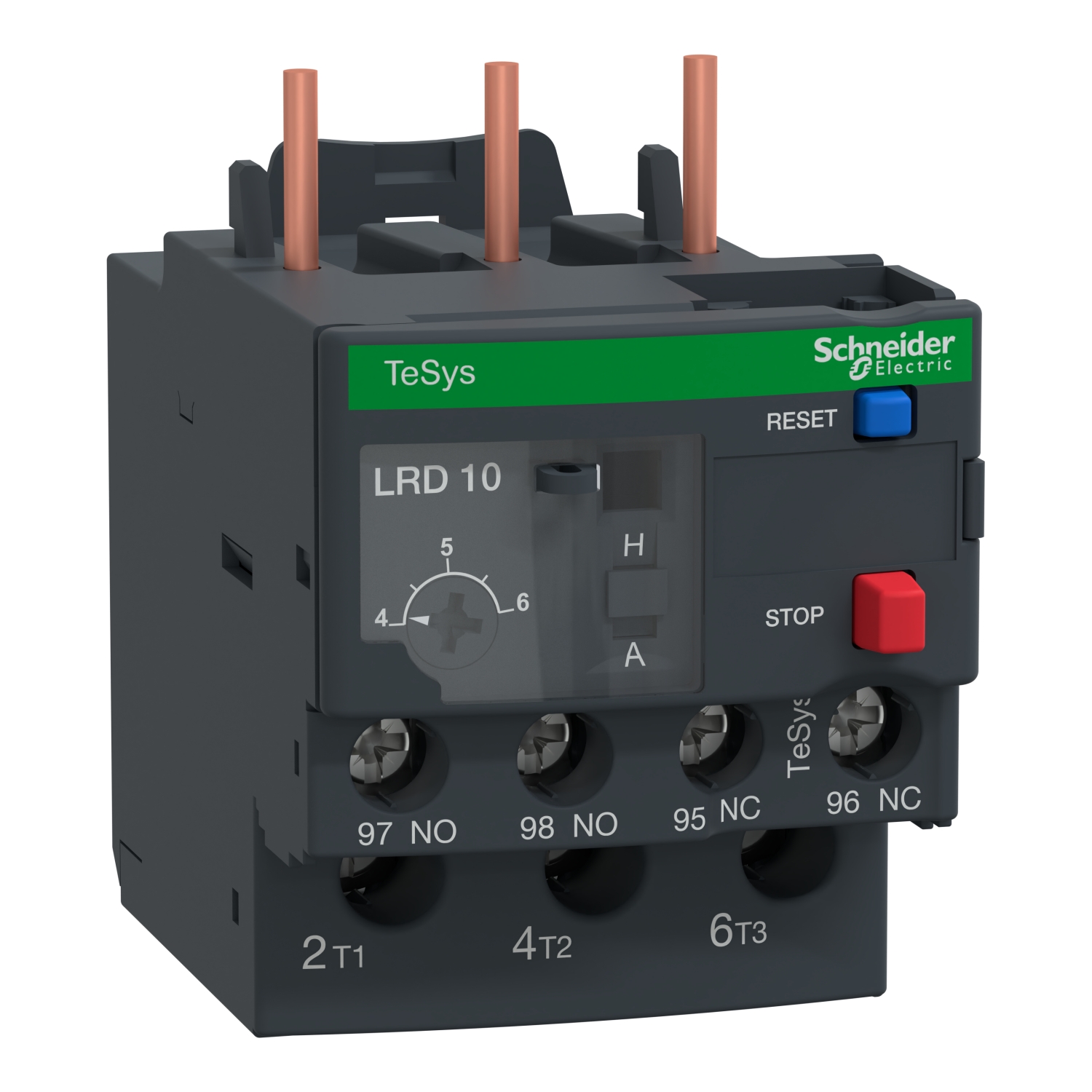

بی‌متال اشنایدر LRD10 – مشخصات فنی و توضیحات کامل

بی‌متال Schneider Electric LRD10 یکی از محصولات پرکاربرد در حفاظت از موتورهای الکتریکی در برابر اضافه‌بار و جریان نامتعادل است. این رله با عملکرد حرارتی-مکانیکی، از آسیب به موتورها جلوگیری می‌کند و در تابلوهای برق صنعتی نصب می‌شود.

—

🔹 مشخصات فنی بیمتال اشنایدرLRD10

| ویژگی | مشخصات |
|————————–|—————————————————————————|

| نوع حفاظت | حرارتی (بی‌متال) |
| رنج جریان قابل تنظیم : 4 تا 6 آمپر

| ولتاژ نامی | 220V تا 690V (AC) |
| فرکانس کاری | 50/60 Hz |
| تعداد پل | 3 پل (برای موتورهای سه‌فاز) |
| نوع تنظیم جریان | پیچی (Manual) |
| استانداردها | IEC 60947-4-1, CE |
| دمای کاری | -5°C تا +60°C |
| قابلیت نصب | روی کنتاکتورهای اشنایدر (مثل LC1D) |
| حفاظت‌های اضافه | – قطع در اثر اضافه‌بار (Overload) <br> – مقاوم در برابر نوسانات ولتاژ |

—

🔹 عملکرد و نحوه کار بیمتال
– این رله بر اساس انبساط حرارتی دو فلز با ضریب انبساط متفاوت (بی‌متال) کار می‌کند.
– هنگامی که جریان موتور از حد تنظیم‌شده فراتر رود، بی‌متال گرم شده و تغییر شکل می‌دهد، سپس باعث قطع مدار فرمان و در نتیجه خاموش شدن موتور می‌شود.
– پس از خنک شدن، می‌توان آن را به صورت دستی (Manual) Reset کرد.

—

🔹 کاربردهای بیمتال اشنایدر
✅ حفاظت از موتورهای سه‌فاز (پمپ‌ها، فن‌ها، نوار نقاله، کمپرسورها و …)
✅ سیستم‌های صنعتی با بار متغیر
✅ تابلوهای کنترل موتور (مدارهای قدرت)

🔹 نحوه تنظیم جریان در بیمتال
1. مطابق جریان نامی موتور، پیچ تنظیم را روی آمپر مورد نظر قرار دهید.
2. پس از نصب، تست عملی با اضافه‌بار انجام شود تا از عملکرد صحیح آن اطمینان حاصل شود.

📌 توجه: تنظیم نادرست ممکن است باعث قطع‌های ناخواسته یا عدم حفاظت مناسب شود.

—

🔹 مزایای بیمتال اشنایدر
✔ دوام بالا در شرایط سخت صنعتی
✔ نصب آسان روی کنتاکتورهای اشنایدر
✔ حفاظت مطمئن در برابر اضافه‌بار
✔ قیمت مقرون‌به‌صرفه نسبت به رله‌های الکترونیکی

—

❓ سوالات متداول (FAQ)
1. آیا این بی‌متال قابلیت Reset اتوماتیک دارد؟
خیر، به صورت دستی (Manual Reset) عمل می‌کند.

2. آیا می‌توان از LRD10 برای موتورهای تک‌فاز استفاده کرد؟
خیر، این مدل مخصوص موتورهای سه‌فاز است.

3. تفاوت بیمتال و رله الکترونیکی چیست؟
– بی‌متال: مکانیکی، قیمت پایین‌تر، تنظیم دستی
– رله الکترونیکی: دقت بالا، قابلیت تنظیم دیجیتال، قیمت بالاتر
