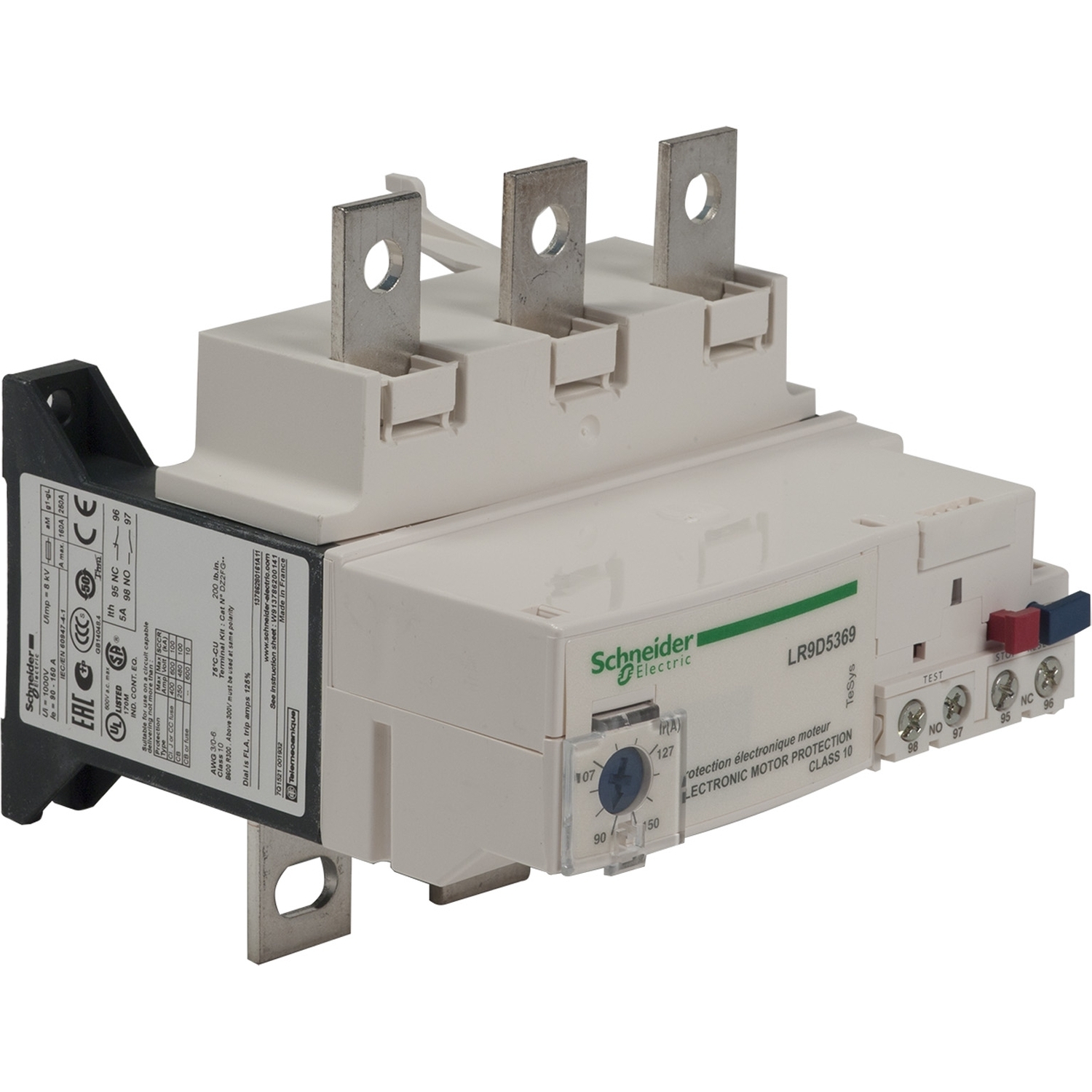

بی متال اشنایدر 90 تا 150 آمپر LR9D5369

توضیحات

مشخصات بی متال  اشنایدر  LR9D5369

رله اضافه بار حرارتی TeSys LRD 150 آمپر 1000 ولت AC/DC است که در محدوده تنظیم جریان حرارتی 90-150 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای سه فاز 55-75 کیلووات 400 ولت استفاده می ­شود. بی متال  اشنایدر مجهز به سیستم تشخیص قطع فاز و عدم تعادل بار است. در این تجهیز  یک ولوم برای تنظیم رنج جریان ، یک دکمه­ برای تست عملکرد صحیح دستگاه و کلیدهای ریسِت و توقف، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمه­ها و پیچ های تنظیمی با محفظه­ ی شفاف شیشه­ ای محافظت می ­شود. بیمتال اشنایدر مستقیماً به ترمینال­ های پایین کنتاکتورهای سه پل LC1D115 ,D150 متصل می­ شود.  رله بیمتال LRD را می ­توان با ترمینال پیچی یا ریل DIN بدون استفاده از لوازم جانبی خاصی روی تابلو نصب کرد. در این صورت کنتاکتور از بی متال جدا می­ شود.
