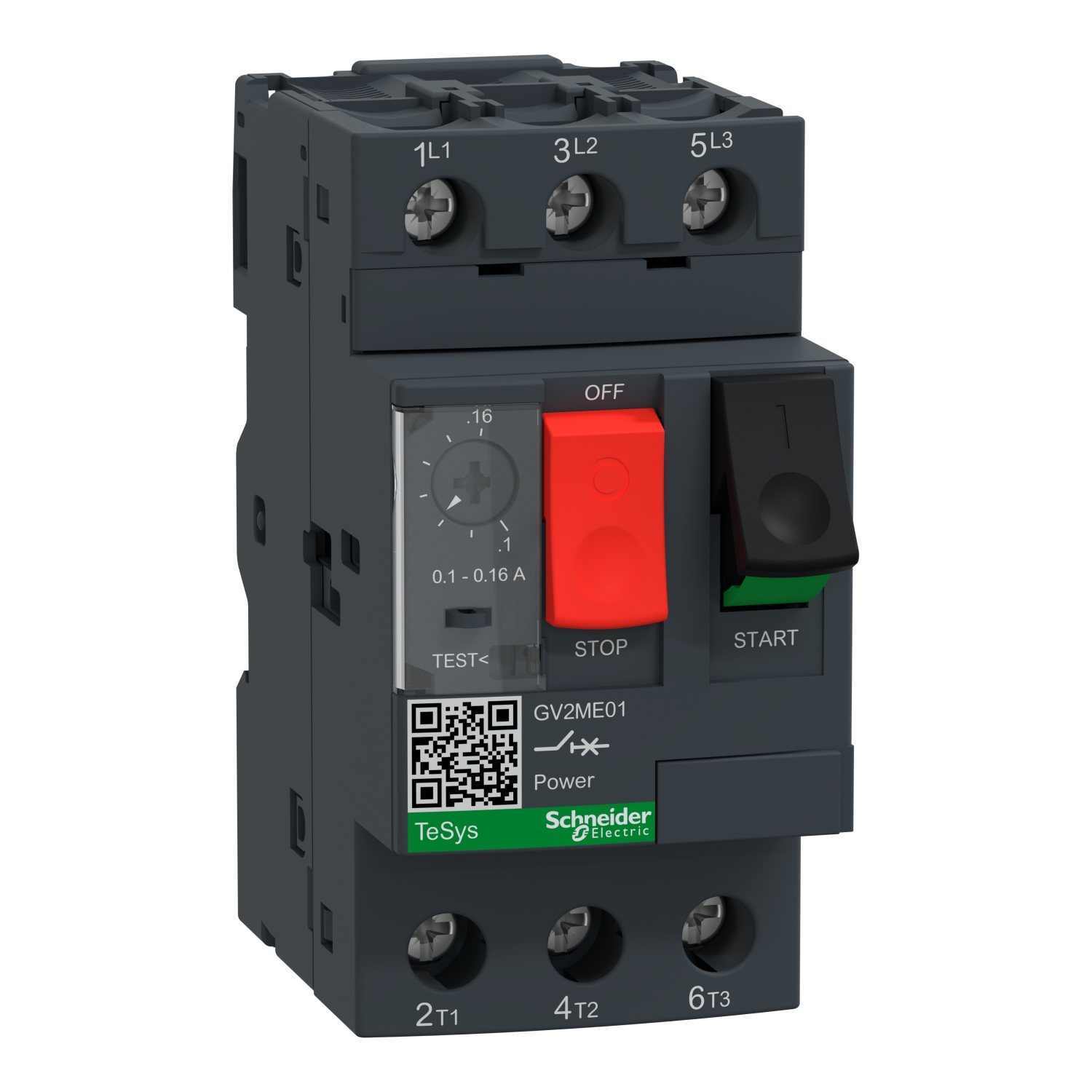

کلید حرارتی اشنایدر 0.1 تا 0.16 آمپر GV2ME01

توضیحات

مشخصات کلید حرارتی (بی متال) اشنایدر GV2ME01

کلید حرارتی GV2ME01 از سری GV2 شرکت اشنایدر الکتریک (Schneider Electric) یک رله اضافه بار (Overload Relay) محبوب برای محافظت از موتورهای الکتریکی کوچک تا متوسط است. این مدل به دلیل قابلیت اطمینان بالا، تنظیم آسان و نصب سریع در صنایع مختلف استفاده می‌شود.

—

📌 مشخصات فنی GV2ME01

1. پارامترهای اصلی
– سری: GV2ME (مخصوص موتورهای سبک و متوسط)
– رنج جریان قابل تنظیم: 0.1 تا 0.16 آمپر (متناسب با موتورهای کوچک)
– ولتاژ کاری: تا 690V AC
– فرکانس: 50/60 هرتز
– نوع حفاظت:
– ✅ حفاظت حرارتی (بی متال) در برابر اضافه بار
– ✅ محافظت در برابر قطع فاز (Phase Loss)
– ✅ محافظت در برابر عدم تعادل فاز (Phase Imbalance)
– تعداد فاز: 3 فاز (سه پل)

2. کنتاکت‌های کمکی
– 1 کنتاکت باز (NO – 95-96)
– 1 کنتاکت بسته (NC – 97-98)
– جریان مجاز کنتاکت‌ها: تا 5A

3. تنظیمات و نصب
– تنظیم جریان: توسط پیچ تنظیم روی کلید
– نوع نصب:
– قابل نصب روی کنتاکتورهای سری TeSys D (مثل LC1D)
– قابل نصب روی ریل DIN
– نوع ریست (Reset): دستی (Manual Reset)

4. استانداردها و گواهی‌ها
– IEC/EN 60947-4-1
– UL Listed
– CE مطابق با استانداردهای اروپایی

—

🔧 کاربردهای کلید حرارتی GV2ME01
– موتورهای کوچک صنعتی (پمپ‌ها، فن‌ها، کمپرسورهای کوچک)
– دستگاه‌های کنترل اتوماتیک
– سیستم‌های نوار نقاله سبک
– تجهیزات HVAC (تهویه مطبوع)

—

📊 مقایسه با مدل‌های مشابه سری GV2ME

| مدل | رنج جریان | ولتاژ | کنتاکت‌ها |
|——|————|——–|————|
| GV2ME01 | 0.1-0.16A | 690V | 1NO + 1NC |
| GV2ME02 | 0.16-0.25A | 690V | 1NO + 1NC |
| GV2ME03 | 0.25-0.4A | 690V | 1NO + 1NC |

—

❓ سوالات متداول (FAQ)

1. آیا این کلید حرارتی با کنتاکتورهای غیر اشنایدر سازگار است؟
– بله، اما برای عملکرد بهینه، کنتاکتورهای سری TeSys D (مثل LC1D) توصیه می‌شود.

2. آیا امکان ریست خودکار (Auto Reset) وجود دارد؟
– خیر، فقط ریست دستی (Manual Reset) دارد.

3. آیا می‌توان از GV2ME01 در مدارهای تک‌فاز استفاده کرد؟
– خیر، این مدل مخصوص موتورهای سه‌فاز است.

—

🎯 نتیجه‌گیری
کلید حرارتی GV2ME01 یک رله اضافه بار ایده‌آل برای موتورهای کوچک تا متوسط است که حفاظت مطمئنی در برابر اضافه بار، قطع فاز و عدم تعادل فاز ارائه می‌دهد. این مدل به دلیل اندازه کوچک، نصب آسان و قیمت مناسب، گزینه‌ای محبوب در صنایع سبک است.
