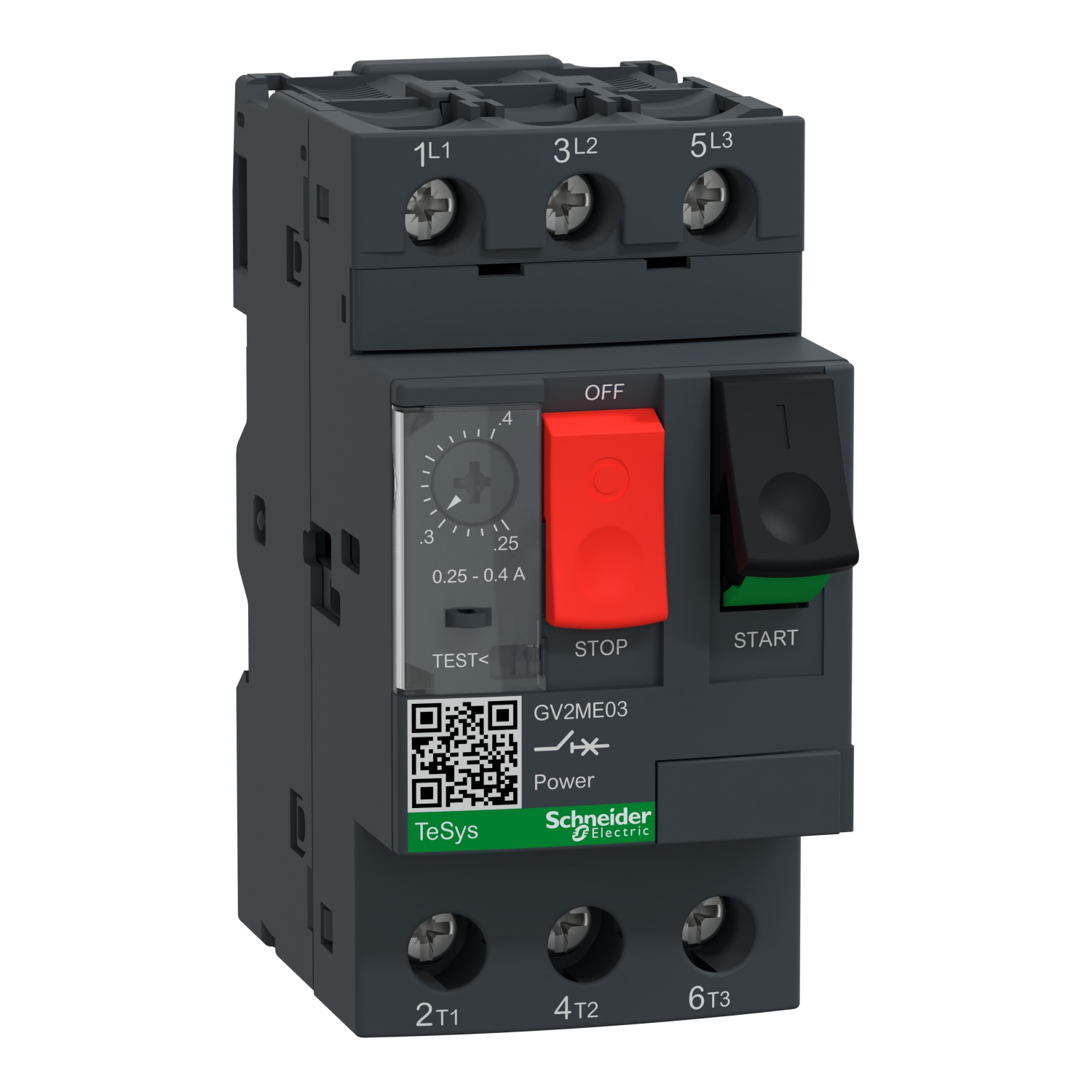

کلید حرارتی اشنایدر 0.25 تا 0.4 آمپر GV2ME03

توضیحات

مشخصات فنی کلید حرارتی اشنایدر GV2ME03

1. مشخصات اصلی
– نوع محصول: رله حرارتی (بی متال) محافظ موتور
– سری: GV2ME
– رنج جریان: 0.25 تا 0.4 آمپر (قابل تنظیم)
– ولتاژ نامی: تا 690 ولت AC
– فرکانس کاری: 50/60 هرتز
– تعداد فاز: 3 فاز

2. ویژگی‌های حفاظتی
– محافظت در برابر:
– اضافه بار حرارتی (بی متال)
– قطع فاز (Phase Loss)
– عدم تعادل فاز (Phase Imbalance)
– کلاس حفاظتی: 10A (طبق استاندارد IEC)

3. مشخصات کنتاکت‌ها
– کنتاکت کمکی:
– 1 کنتاکت باز (NO) – ترمینال‌های 95-96
– 1 کنتاکت بسته (NC) – ترمینال‌های 97-98
– جریان مجاز کنتاکت‌ها: حداکثر 5 آمپر

4. مشخصات فیزیکی و نصب
– ابعاد: 45 × 55 × 80 میلی‌متر (عرض × ارتفاع × عمق)
– وزن: حدود 200 گرم
– نوع نصب: ریل DIN (35mm)
– درجه حفاظت: IP20
– دمای کاری: -20°C تا +60°C

5. استانداردها
– IEC/EN 60947-4-1
– UL508
– CE

6. کاربردهای صنعتی
– سیستم‌های پمپاژ کوچک
– فن‌های صنعتی
– کمپرسورهای هوا
– تجهیزات HVAC
– ماشین‌آلات صنعتی سبک

7. مقایسه با مدل‌های مشابه

| مدل | رنج جریان | ولتاژ | کنتاکت‌ها |
|——|————|——–|————|
| GV2ME01 | 0.1-0.16A | 690V | 1NO+1NC |
| GV2ME02 | 0.16-0.25A | 690V | 1NO+1NC |
| GV2ME03 | 0.25-0.4A | 690V | 1NO+1NC |
| GV2ME04 | 0.4-0.63A | 690V | 1NO+1NC |

8. راهنمای انتخاب و نصب
– برای موتورهای با جریان نامی 0.25 تا 0.4 آمپر مناسب است
– بهتر است با کنتاکتورهای سری TeSys D (مانند LC1D) استفاده شود
– تنظیم جریان باید دقیقاً مطابق جریان نامی موتور انجام شود

9. نکات ایمنی
– قبل از نصب از قطع بودن برق مطمئن شوید
– از نصب در محیط‌های مرطوب یا دارای گرد و غبار زیاد خودداری کنید
– به صورت دوره‌ای عملکرد حفاظتی آن را بررسی نمایید
