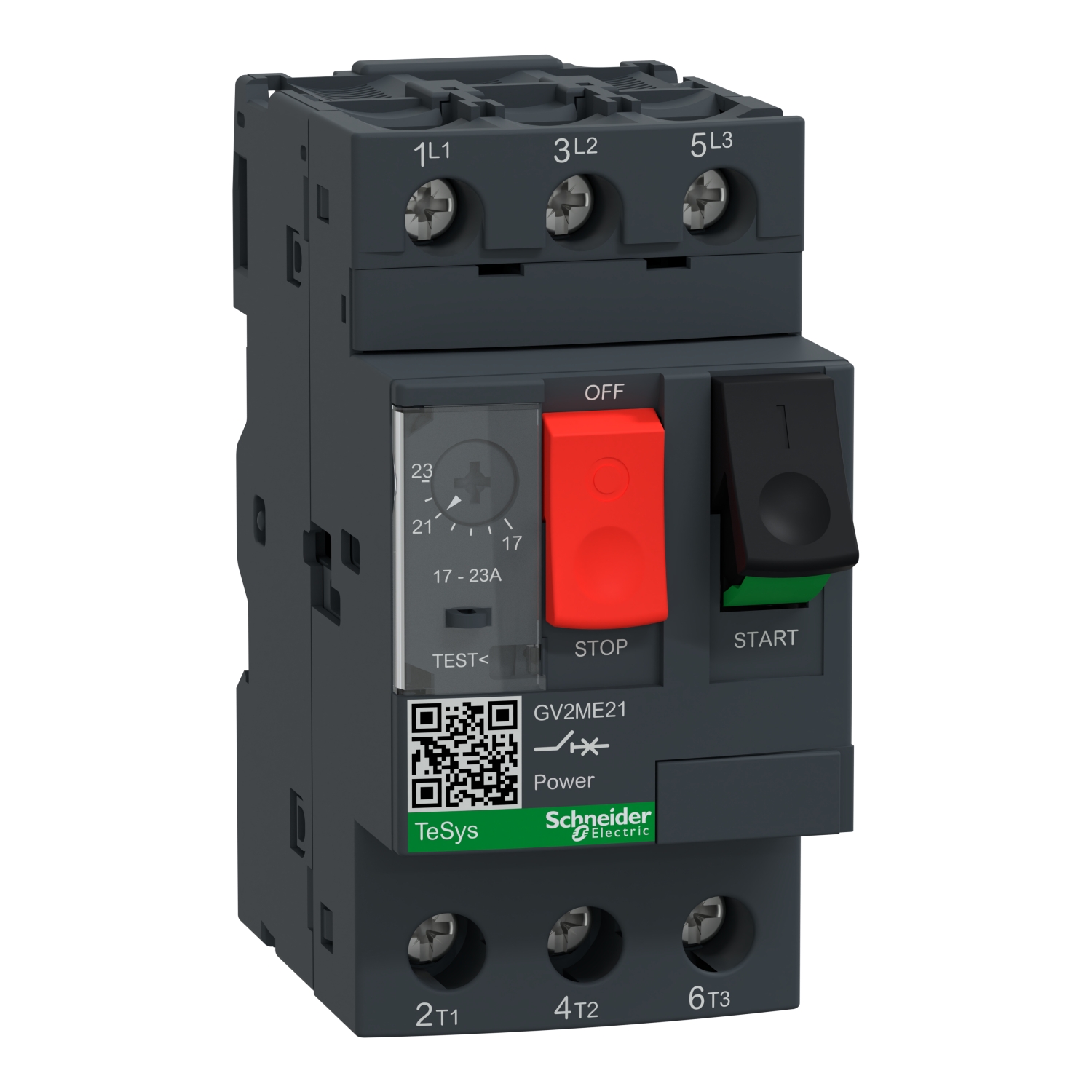

کلید حرارتی اشنایدر 17 تا 23 آمپر GV2ME21

توضیحات

مشخصات کامل کلید حرارتی اشنایدر GV2ME21

1. مشخصات فنی اصلی
– نوع محصول: رله حرارتی (بی متال) محافظ موتور
– سری: GV2ME
– رنج جریان: 17 تا 23 آمپر

آمپر (قابل تنظیم)
– ولتاژ نامی: 690 ولت AC
– فرکانس کاری: 50/60 هرتز
– تعداد فاز: 3 فاز
– نوع ریست: دستی (Manual Reset)

2. ویژگی‌های حفاظتی
– محافظت در برابر:
– اضافه بار حرارتی (کلاس 10A)
– قطع فاز (Phase Loss)
– عدم تعادل فاز (Phase Imbalance)
– زمان عملکرد: متناسب با جریان بار (مطابق منحنی عملکرد استاندارد)

3. مشخصات کنتاکت‌ها
– کنتاکت‌های فرمان:
– 1 کنتاکت باز (NO) – ترمینال‌های 95-96
– 1 کنتاکت بسته (NC) – ترمینال‌های 97-98
– جریان مجاز کنتاکت‌ها: 5 آمپر

4. مشخصات فیزیکی و نصب
– ابعاد: 45 × 55 × 80 میلی‌متر
– وزن: حدود 210 گرم
– نوع نصب: ریل DIN استاندارد (35mm)
– درجه حفاظت: IP20
– دمای کاری: -20°C تا +60°C

5. استانداردها و گواهی‌ها
– IEC/EN 60947-4-1
– UL 508
– CE
– CCC (برای بازار چین)

6. کاربردهای صنعتی
– سیستم‌های پمپاژ
– فن‌های صنعتی
– کمپرسورهای کوچک
– تجهیزات ماشین‌آلات صنعتی
– سیستم‌های نوار نقاله

7. راهنمای نصب و استفاده
1. انتخاب صحیح:
– مطمئن شوید جریان موتور در محدوده 17 تا 23 آمپر

قرار دارد
– برای موتورهای با جریان بالاتر از مدل‌های GV2ME بالاتر استفاده کنید

2. نصب:
– روی ریل DIN نصب شود
– اتصال صحیح کابل‌های قدرت و کنترل

3. تنظیمات:
– جریان را دقیقاً مطابق جریان نامی موتور تنظیم کنید
– پس از نصب، عملکرد حفاظتی را تست کنید

8. نکات ایمنی و نگهداری
– از قرار دادن در محیط‌های مرطوب خودداری شود
– به صورت دوره‌ای عملکرد حفاظتی بررسی شود
– در صورت عملکرد نادرست، بلافاصله تعویض گردد
– از تماس با قسمت‌های فلزی تحت بار جلوگیری شود
