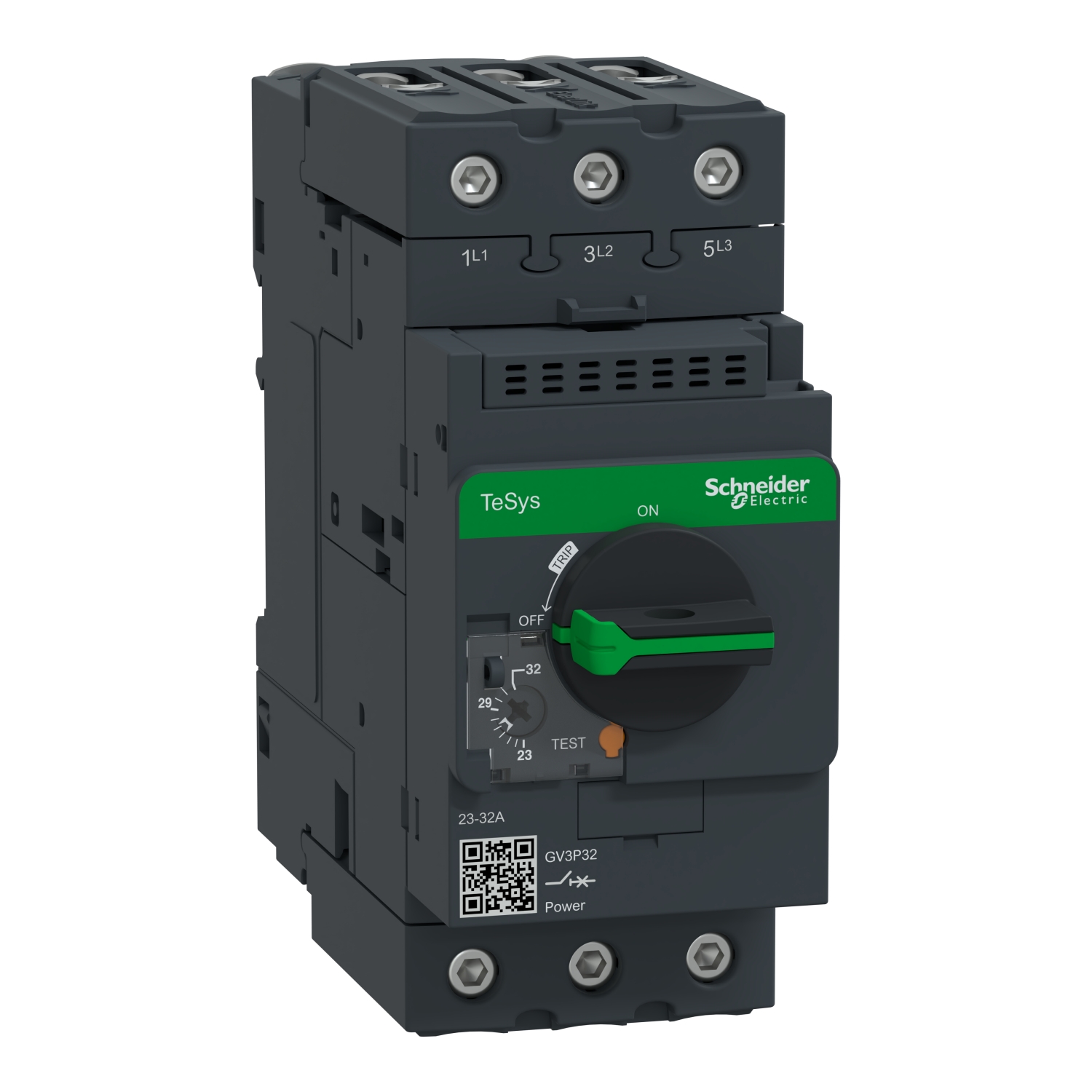

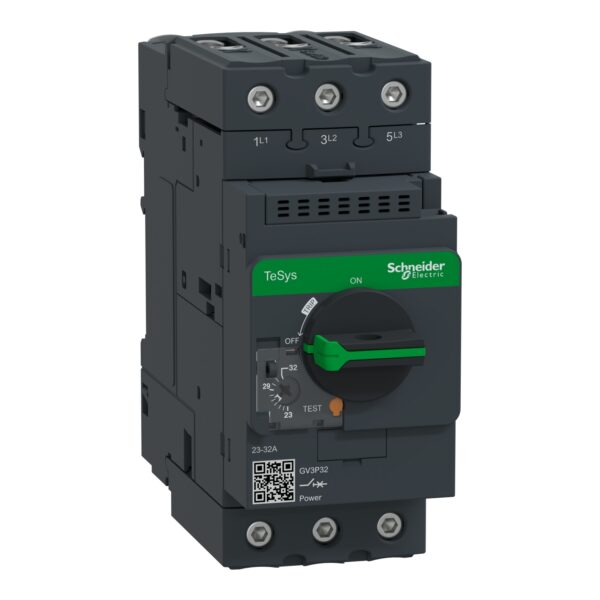

کلید حرارتی 23 تا 32 آمپر GV3P32

توضیحات

کلید حرارتی GV3P32 یکی از کلیدهای معروف سری GV3P است که برای محافظت از موتورها و مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه استفاده میشود. در زیر مشخصات و توضیحات این کلید آورده شده است:

مشخصات فنی کلید حرارتی اشنایدر GV3P32:
– سری: GV3P
– نوع: کلید حرارتی-مغناطیسی (ترمومگنتیک)
– جریان نامی (Iu): 32A
– رنج جریان تنظیمی (Ir): 32-23 آمپر (قابل تنظیم)
– ولتاژ کاری: تا 690V AC
– ولتاژ عایقی (Ui): 750V
– ولتاژ تحمل ضربه (Uimp): 6kV
– حداکثر جریان قطع اتصال کوتاه (Icu): 50kA در 415V AC
– تعداد پل: 3 پل (سه فاز)
– نوع حفاظت:
– حفاظت حرارتی (بی متال): برای اضافه بار
– حفاظت مغناطیسی: برای اتصال کوتاه
– استانداردها: IEC 60947-4-1, IEC 60947-2

ویژگی‌های کلیدی:
✅ تنظیم جریان اضافهبار (Ir): امکان تنظیم جریان حفاظتی بین 32-23 آمپر
✅ حفاظت سریع در برابر اتصال کوتاه با عملکرد مغناطیسی
✅ پایداری حرارتی بالا برای کاربردهای صنعتی
✅ قابلیت نصب روی ریل DIN
✅ سازگار با کنتاکتورهای اشنایدر برای راه‌اندازی موتور

کاربردهای اصلی:
– حفاظت از موتورهای الکتریکی سه فاز
– سیستم‌های کنترل صنعتی
– تابلوهای توزیع برق
– ماشین‌آلات و پمپ‌ها

نحوه عملکرد:
1. حفاظت حرارتی (بی متال): در صورت عبور جریان بیش از حد مجاز برای مدت طولانی، کلید قطع می‌شود.
2. حفاظت مغناطیسی: در صورت وقوع اتصال کوتاه با جریان بالا، کلید به‌صورت آنی قطع می‌کند.
