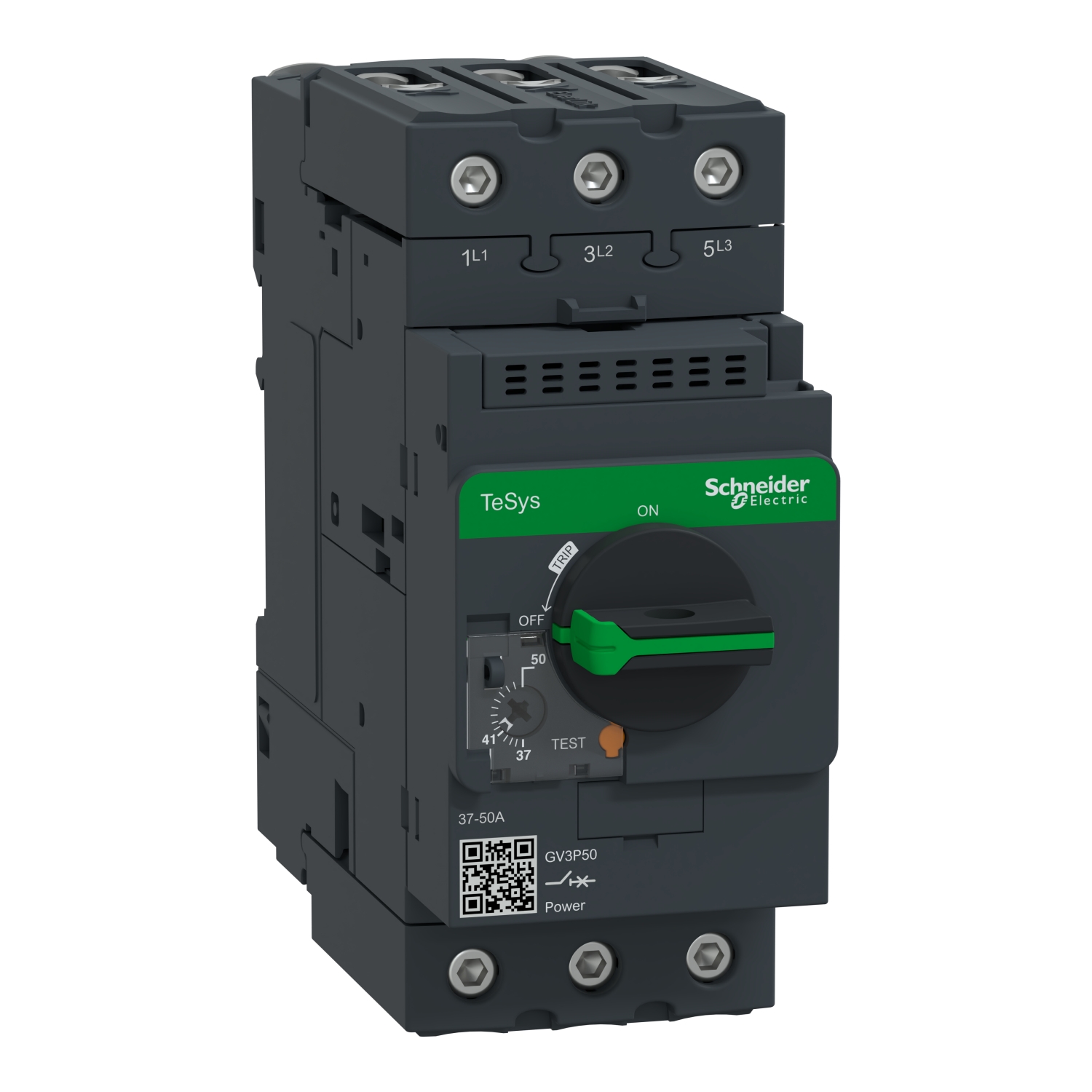

کلید حرارتی 50-37 آمپر GV3P50

توضیحات

کلید حرارتی  GV3P50 از سری GV3P شرکت اشنایدر الکتریک است که برای حفاظت از موتورها و مدارهای الکتریکی در برابر اضافه بار (حرارتی) و اتصال کوتاه (مغناطیسی) طراحی شده است.

—

🔹 مشخصات فنی کلید حرارتی اشنایدر GV3P50:
– سری: GV3P
– نوع: کلید حرارتی-مغناطیسی (ترمومگنتیک)
– جریان نامی (Iu): 50A
– رنج جریان تنظیمی (Ir): 50-37 آمپر (قابل تنظیم توسط پیچ تنظیم)
– ولتاژ کاری: تا 690V AC
– ولتاژ عایقی (Ui): 750V
– ولتاژ تحمل ضربه (Uimp): 6kV
– جریان قطع اتصال کوتاه (Icu): 50kA در 415V AC (مطابق استاندارد IEC 60947-4-1)
– تعداد پل: 3 پل (سه فاز)
– نوع حفاظت:
– ✅ حفاظت حرارتی (بی متال): برای اضافه بار (عملکرد با تأخیر زمانی)
– ✅ حفاظت مغناطیسی: برای قطع سریع در اتصال کوتاه
– نوع نصب: ریل DIN (مطابق استاندارد EN 60715)
– پوشش حفاظتی (IP): IP20 (برای نصب در تابلو)
– استانداردها:
– IEC 60947-4-1 (کلیدهای حفاظت موتور)
– IEC 60947-2 (کلیدهای مدارشکن)

—

🔹 ویژگی‌های کلیدی GV3P50:
✔ تنظیم دقیق جریان حفاظتی بین 50-37 آمپر
✔ عملکرد سریع در اتصال کوتاه با تحمل جریان قطع 50kA
✔ سازگار با کنتاکتورهای اشنایدر (مانند LC1D) برای مدارهای کنترل موتور
✔ پایداری حرارتی بالا در محیط‌های صنعتی
✔ قابلیت نصب آسان روی ریل DIN

—

🔹 کاربردهای اصلی:
– حفاظت از موتورهای سه‌فاز (پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله و …)
– سیستم‌های کنترل صنعتی (درایوها، تابلوهای MCC)
– مدارهای قدرت با جریان متوسط (تا 40A)

🔹 نحوه عملکرد:
1. حفاظت حرارتی (اضافه بار):
– در صورت عبور جریان بیش از Ir برای مدت طولانی، بی‌متال گرم شده و مدار را قطع می‌کند.
2. حفاظت مغناطیسی (اتصال کوتاه):
– در صورت جریان بسیار بالا (مثلاً ۱۰x Ir)، کلید به‌صورت آن‌ی قطع می‌شود.

—

🔹 نکات نصب و انتخاب:
– برای حفاظت موتور، جریان تنظیم (Ir) باید حدود ۱.۱ تا ۱.۲۵ برابر جریان نامی موتور باشد.
– این کلید معمولاً همراه با کنتاکتور (مثل LC1D) و رله اضافه بار استفاده می‌شود.
– در صورت نیاز به حفاظت در برابر نشتی جریان، باید از کلید محافظ جان (RCCB) جداگانه استفاده کرد.
