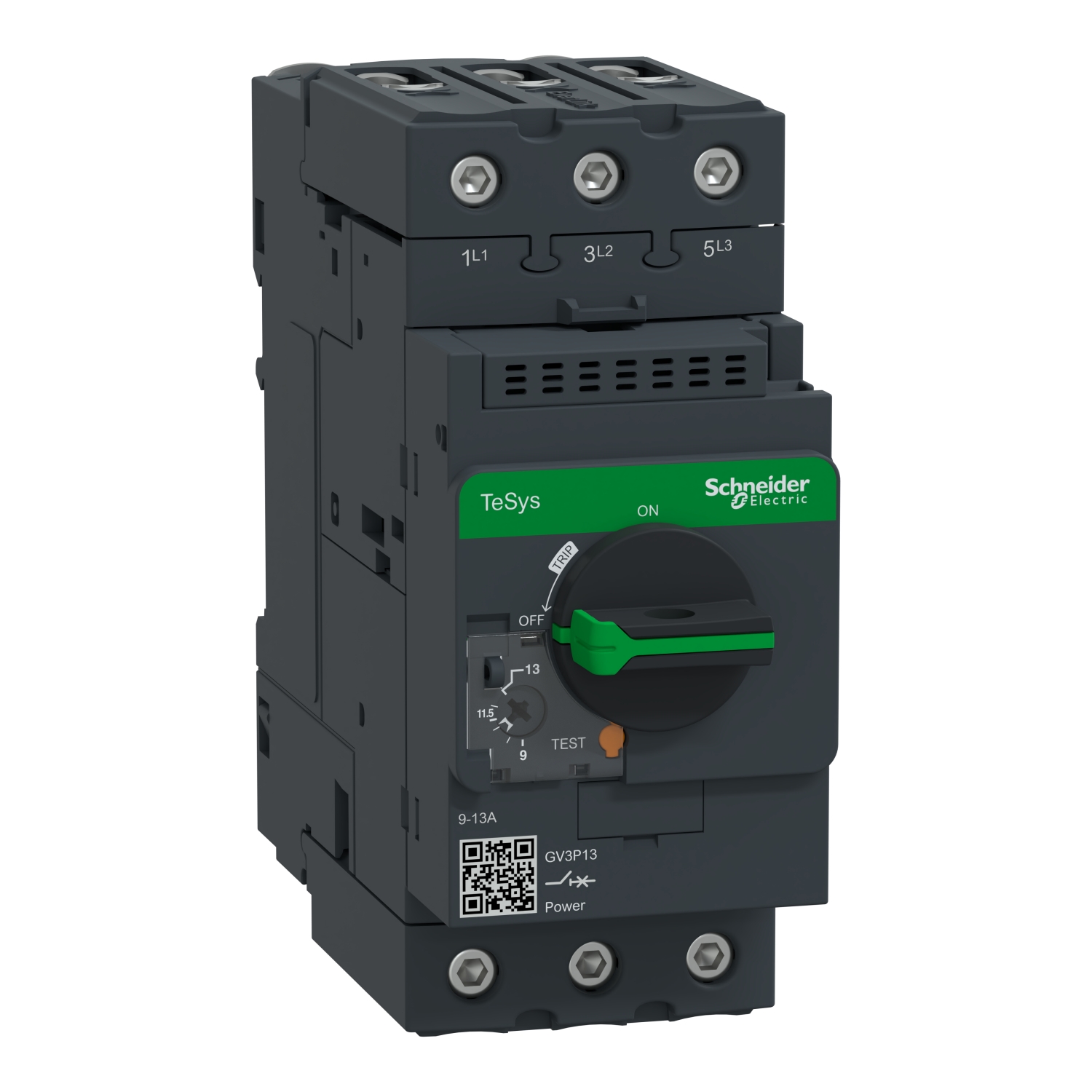

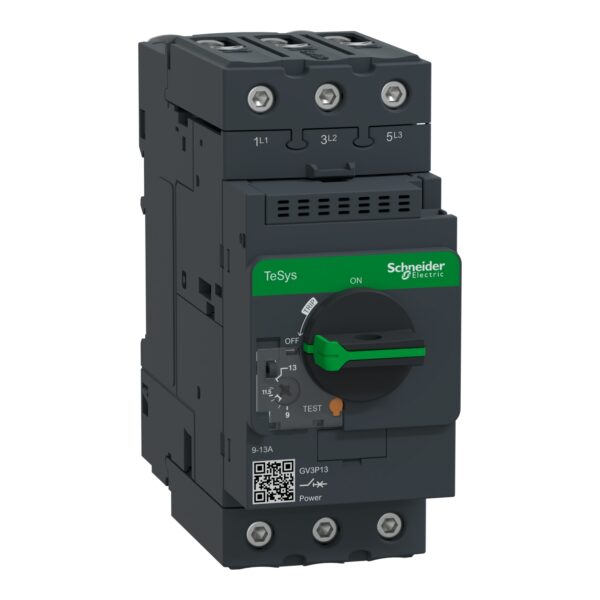

کلید حرارتی 9-13 آمپر GV3P13

توضیحات

کلید حرارتی اشنایدر GV3P13 از سری GV3 یکی از کلیدهای معتبر و پرکاربرد در حفاظت از موتورها و مدارهای الکتریکی است. در زیر مشخصات فنی این مدل ارائه شده است:

مشخصات اصلی کلید حرارتی اشنایدر GV3P13:
1. سری محصول: GV3
2. نوع کلید: حرارتی-مغناطیسی (ترموماگنتیک)
3. جریان نامی (Iₙ): 13A
4. رنج تنظیم جریان: معمولاً بین 9A تا 13A (قابل تنظیم)
5. ولتاژ کاری:
– ولتاژ عایقی (Ui): 690V
– ولتاژ نامی (Uₑ): 415V AC
6. نوع حفاظت:
– حفاظت حرارتی (بی متال) در برابر اضافه بار
– حفاظت مغناطیسی (قطع سریع) در برابر اتصال کوتاه
7. پل های قطع کننده: 3 پل (برای مدارهای سه فاز)
8. استانداردهای مطابقت:
– IEC/EN 60947-4-1 (برای کلیدهای حفاظت موتور)
– IEC/EN 60947-2 (برای کلیدهای مدارشکن)
9. توان قطع: بسته به مدل، معمولاً تا 50kA در ولتاژ 400V
10. درجه حفاظت (IP): معمولاً IP20 (برای نصب در تابلو)
11. نوع نصب: روی ریل DIN (TH35)
12. دمای کاری: معمولاً -5°C تا +40°C
13. قابلیت اتصال به کنتاکتور: امکان نصب مستقیم روی کنتاکتورهای سری LC1D اشنایدر با استفاده از رابط مکانیکی.

کاربردهای کلید GV3P13:
– حفاظت از موتورهای الکتریکی سه فاز تا 7.5kW (در ولتاژ 400V)
– محافظت در برابر اضافه بار و اتصال کوتاه در تابلوهای صنعتی
– استفاده در سیستم‌های کنترل و توزیع برق
