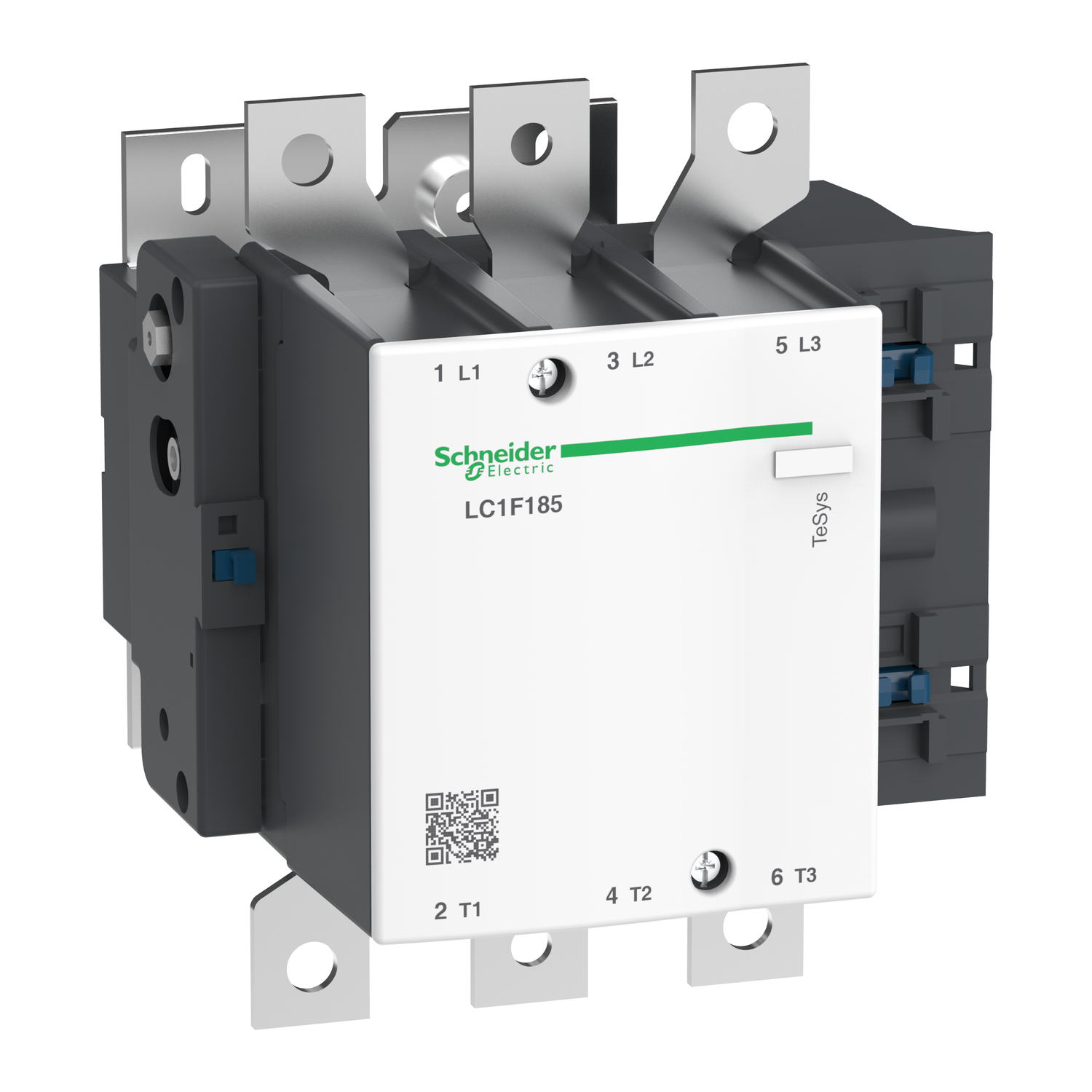

مشخصات کنتاکتور اشنایدر TeSys F185 (LC1F185)

کنتاکتور F185 از سری TeSys F ساخت Schneider Electric برای کاربردهای صنعتی سنگین با جریان بالا طراحی شده است. در ادامه مشخصات فنی و ویژگی‌های آن ارائه می‌شود:

—

—

## 2. مشخصات کویل (کنترل)
– ولتاژ کویل (Uc):
– رایج‌ترین مدل: 230V AC (پسوند M7، مثلاً LC1F185M7)
– سایر ولتاژهای کویل:
– 24V AC/DC
– 48V AC/DC
– 110V AC
– 400V AC
– مصرف توان کویل: ~55 وات (بسته به ولتاژ)

—

## 3. مشخصات مکانیکی و نصب
– نوع ترمینال: پیچی (Screw Clamp)
– ماژول‌های قابل نصب:
– کمک‌کنتاکت (CA)
– تایمر (LA/LT)
– رله حرارتی (LRD/LR2) برای حفاظت اضافه بار
– روش نصب:
– ریل DIN (مطابق استاندارد)
– پیچ و مهره (بولت) برای نصب ثابت

—

## 4. استانداردها و گواهی‌ها
– IEC 60947-4-1 (استاندارد بین‌المللی کنتاکتورها)
– UL 508 (تأییدیه آمریکایی)
– CE (مطابق با دستورالعمل‌های اروپایی)

—

## 5. کاربردهای اصلی
✅ موتورهای صنعتی سنگین (کمپرسورها، پمپ‌های فشار قوی، نوار نقاله‌های صنعتی)
✅ سیستم‌های توزیع برق (تابلوهای اصلی و زیرتابلوها)
✅ تجهیزات HVAC (سیستم‌های تهویه مطبوع بزرگ)

—

## 6. مقایسه با مدل‌های مشابه سری TeSys F
| مدل | جریان (AC-3) | توان (400V) |
|——|————-|————|
| F115 | 115A | 55kW |
| F150 | 150A | 75kW |
| F185 | 185A | 90kW |
| F225 | 225A | 110kW |

—

## 7. نکات مهم و انتخاب مدل
🔹 پسوند مدل (مثلاً M7): نشان‌دهنده ولتاژ کویل است (مثلاً LC1F185M7 یعنی کویل 230V AC).
🔹 حفاظت اضافه‌بار: برای ایمنی بیشتر، بهتر است از رله حرارتی (LRD-32/LR9F) استفاده شود.
🔹 جایگزین جدید: در برخی نسخه‌ها، مدل‌های TeSys D (LAD) جایگزین سری F شده‌اند.

—

### جمع‌بندی
کنتاکتور F185 اشنایدر یک مدل قوی و پایدار برای کاربردهای صنعتی با جریان بالا است. برای انتخاب دقیق‌تر، باید ولتاژ کویل و نیازهای حفاظتی سیستم را در نظر گرفت.
