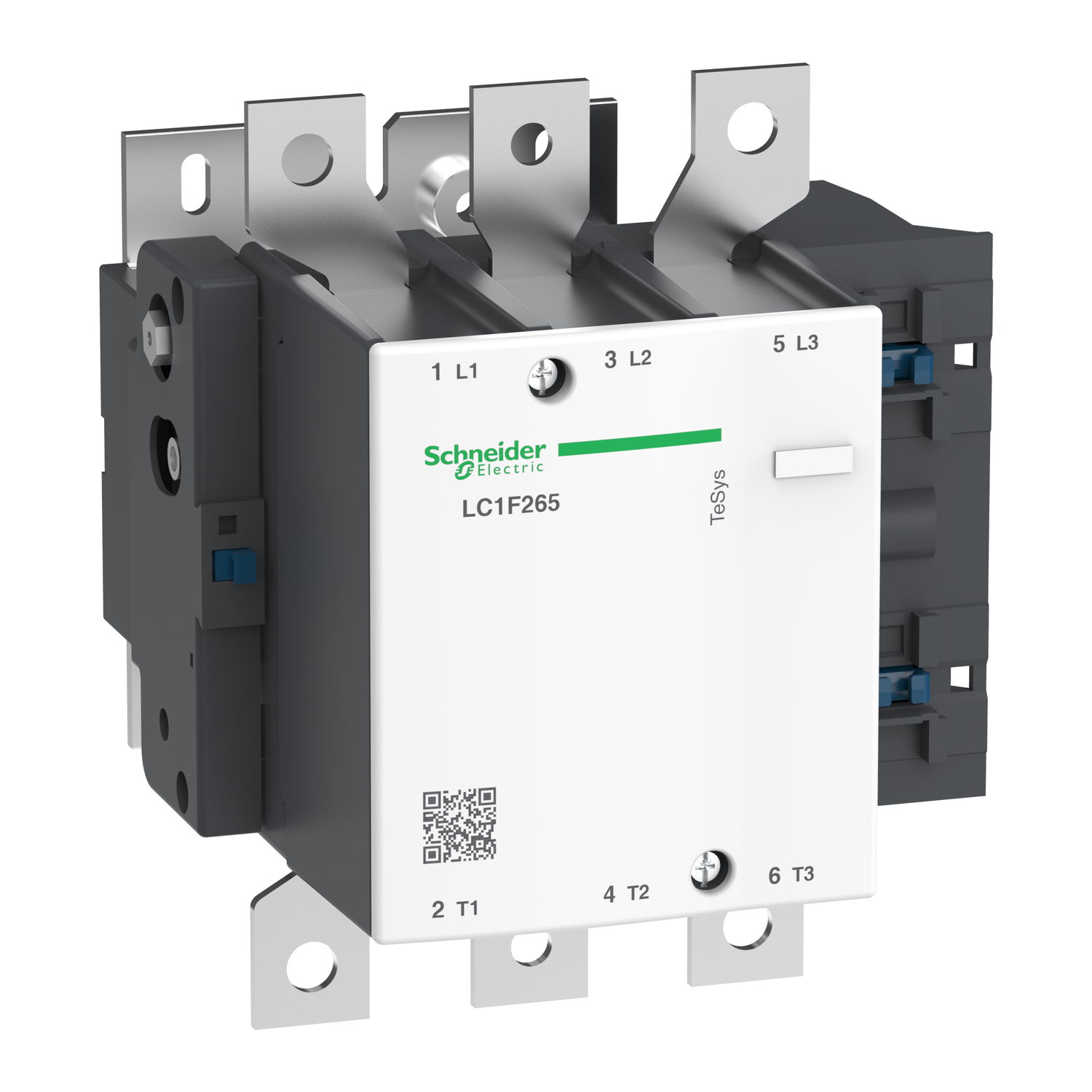

مشخصات کامل کنتاکتور اشنایدر TeSys F265 (LC1F265)

. مشخصات الکتریکی اصلی
– جریان نامی (Ie):
– 265A در ولتاژ 400V AC-3 (کاربردهای موتوری)
– 410A در ولتاژ 400V AC-1 (کاربردهای مقاومتی)
– توان موتوری قابل تحمل:
– 132 کیلووات (kW) در 400V AC-3
– ولتاژ عایقی (Ui): 690V
– فرکانس کاری: 50/60 هرتز

#### 3. مشخصات کویل کنترل
– ولتاژهای استاندارد کویل:
– 24V AC/DC (پسوند B7)
– 48V AC/DC
– 110V AC
– 230V AC (پسوند M7)
– 400V AC (پسوند F7)
– مصرف توان کویل: حدود 65 وات

#### 4. مشخصات مکانیکی
– نوع اتصال: ترمینال پیچی (Screw Clamp)
– روش نصب:
– روی ریل DIN (35mm)
– نصب ثابت با پیچ
– وزن تقریبی: ~6.2 کیلوگرم
– ابعاد (H×W×D): ≈145×140×120mm

#### 5. ماژول های جانبی قابل نصب
– کمک کنتاکت (CA): تا 4 ماژول
– ماژول تایمر (LA/LT)
– رله حرارتی (LRD-32/LR9F)
– ماژول حفاظت از فاز (LAD)

#### 6. استانداردهای ایمنی
– IEC 60947-4-1
– UL 508
– CE
– CCC
– EN 60947-4-1

#### 7. کاربردهای اصلی
– سیستم های صنعتی سنگین:
– کمپرسورهای صنعتی بزرگ
– پمپ های فشار بالا
– سیستم های نقاله صنعتی
– تاسیسات الکتریکی:
– تابلوهای توزیع اصلی
– سیستم های کنترل قدرت

#### 8. مدل های مشابه در سری TeSys F
| مدل | جریان (AC-3) | توان (400V) | تفاوت |
|——|————-|————|——–|
| F225 | 225A | 110kW | مدل قبلی |
| F265 | 265A | 132kW | مدل فعلی |
| F330 | 330A | 160kW | مدل بالاتر |

#### 9. نکات فنی و نگهداری
1. شرایط محیطی:
– دمای کاری: -25°C تا +60°C
– ارتفاع نصب: تا 2000 متر
– درجه حفاظت: IP20

2. پارامترهای دوام:
– عمر مکانیکی: 1,000,000 عملیات
– عمر الکتریکی: 100,000 عملیات (در جریان نامی)

3. نصب و راه اندازی:
– نیاز به گشتاور مناسب برای پیچ های ترمینال
– توصیه به استفاده از خنک کننده در محیط های گرم

4. تعمیرات:
– بازدید دوره ای اتصالات
– تست سالانه عملکرد

#### 10. اطلاعات تکمیلی
– جایگزین های جدید: سری TeSys D (LAD) برای برخی کاربردها
– کدهای سفارش نمونه: LC1F265M7 (کویل 230V AC)
– گواهی های کیفیت: ISO 9001, ISO 14001

نکته مهم: برای انتخاب دقیق تر، حتما:
1. ولتاژ کویل مورد نیاز را مشخص کنید
2. شرایط محیطی نصب را در نظر بگیرید
3. از محاسبات بار دقیق استفاده نمایید
