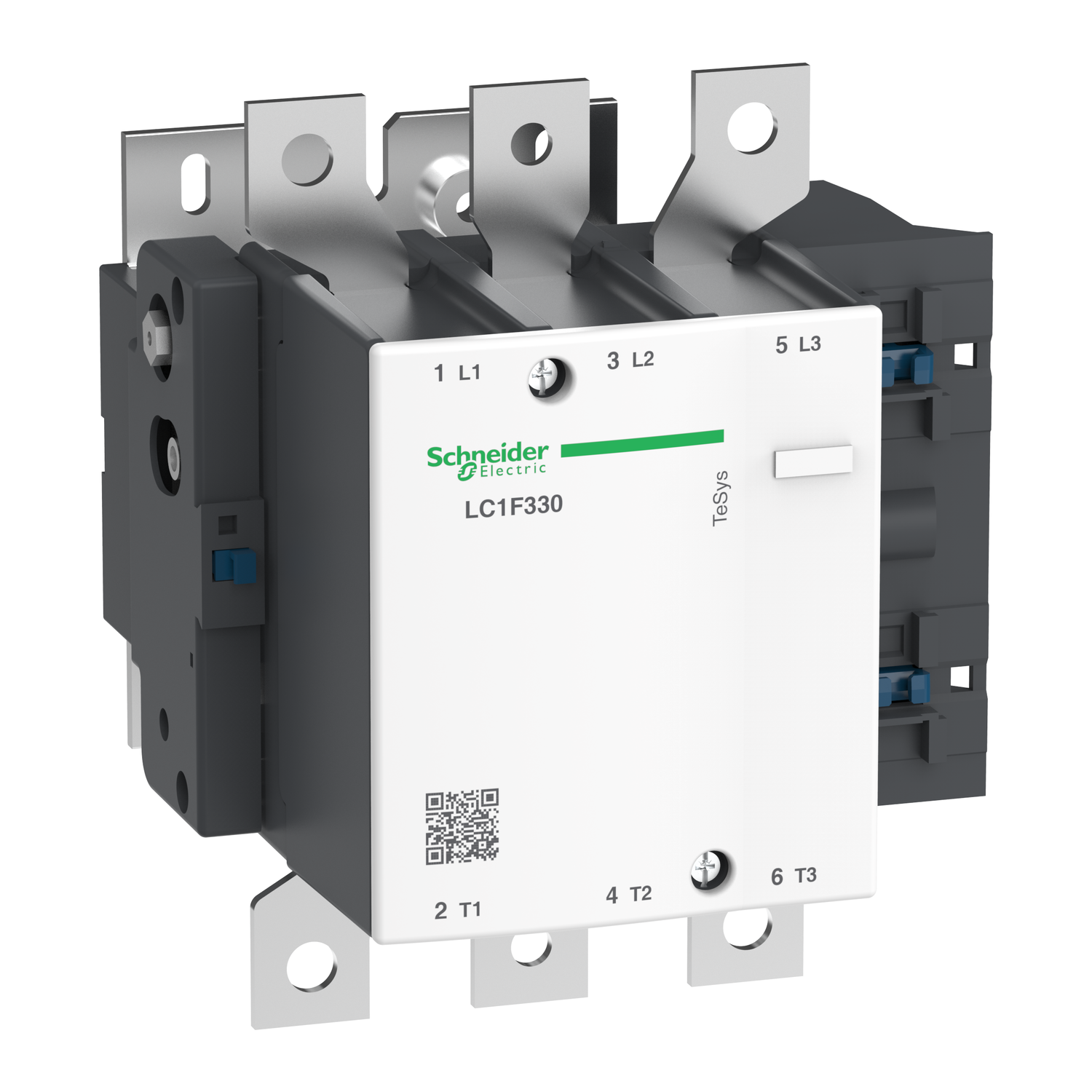

مشخصات کامل کنتاکتور اشنایدر TeSys F330 (LC1F330)

. مشخصات الکتریکی اصلی
– جریان نامی (Ie):
– 330A در ولتاژ 400V AC-3
– 500A در ولتاژ 400V AC-1
– توان موتوری:
– 160 کیلووات در 400V AC-3
– 250 کیلووات در 500V AC-3
– ولتاژ عایقی (Ui): 1000V
– فرکانس کاری: 50/60 هرتز
– قدرت قطع: 10×Ie

مشخصات کویل کنترل
– رنج ولتاژهای کویل:
– 24V AC/DC (پسوند B7)
– 48V AC/DC
– 110V AC
– 230V AC (پسوند M7)
– 400V AC (پسوند F7)
– مصرف توان کویل: ≈70VA
– عمر کویل: 100,000 عملیات

مشخصات مکانیکی
– نوع ترمینال: پیچی با گشتاور مشخص
– گشتاور پیچ ترمینال: 5-6 N.m
– روش نصب:
– ریل DIN 35mm
– نصب صفحه ای با پیچ
– وزن: ≈7.5 کیلوگرم
– ابعاد: 155×145×130mm (H×W×D)

ماژول های جانبی
– کمک کنتاکت (CA): تا 4 ماژول
– تایمر (LA/LT): تایمرهای تاخیری
– رله حرارتی (LRD-32): برای حفاظت موتور
– ماژول حفاظت الکترونیکی

. استانداردها و گواهی ها
– استاندارد بین المللی: IEC 60947-4-1
– استاندارد آمریکا: UL 508
– استاندارد اروپا: EN 60947-4-1
– CE Marking
– RoHS Compliant

. شرایط محیطی
– دمای کاری: -25°C تا +60°C
– رطوبت نسبی: تا 95% (غیر تقطیری)
– ارتفاع نصب: تا 2000 متر
– درجه حفاظت: IP20 (بدون محفظه)

. پارامترهای دوام
– عمر مکانیکی: 1,000,000 عملیات
– عمر الکتریکی: 100,000 عملیات (در جریان نامی)
– پایداری حرارتی: کلاس F (155°C)

کاربردهای اصلی
– سیستم های صنعتی سنگین:
– کمپرسورهای صنعتی
– پمپ های بزرگ
– نوار نقاله های معدنی
– تاسیسات الکتریکی:
– تابلوهای MV/LV
– سیستم های توزیع نیرو

. مقایسه با مدل های مشابه
| مدل | جریان (AC-3) | توان (400V) | تفاوت |
|——|————-|————|——–|
| F265 | 265A | 132kW | مدل قبلی |
| F330 | 330A | 160kW | مدل فعلی |
| F400 | 400A | 200kW | مدل بالاتر |

. نکات فنی و نگهداری
1. نصب و راه اندازی:
– نیاز به فضای کافی برای تهویه
– رعایت گشتاور پیچ های ترمینال
– استفاده از ابزار مناسب برای نصب

2. حفاظت الکتریکی:
– استفاده از فیوزهای مناسب
– نصب رله حرارتی هماهنگ
– حفاظت در برابر اضافه بار

3. نگهداری دوره ای:
– بازرسی سالانه اتصالات
– تست عملکرد کنتاکتور
– تمیزکاری دوره ای

#### 12. اطلاعات سفارش و جایگزین ها
– کدهای سفارش نمونه:
– LC1F330M7 (کویل 230V AC)
– LC1F330B7 (کویل 24V DC)
– جایگزین های جدید: سری TeSys D (LAD) برای برخی کاربردها
– کد کاتالوگ: DOCA0035FR-12

توصیه فنی: برای کاربردهای با جریان بالا، حتما:
1. محاسبات دقیق بار انجام شود
2. از سیستم خنک کننده مناسب استفاده شود
3. شرایط محیطی در نظر گرفته شود
