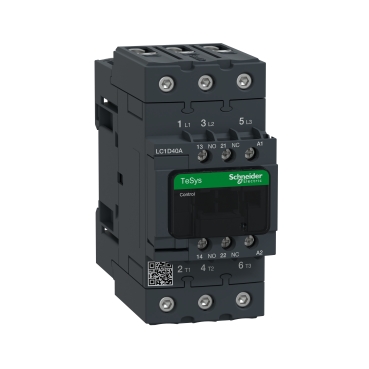

کنتاکتور اشنایدر الکتریک (Schneider Electric) با جریان ۴۰ آمپر یکی از پرکاربردترین قطعات در سیستمهای کنترل و توزیع برق صنعتی است. در زیر توضیحات و مشخصات فنی این کنتاکتور برای استفاده در سایتهای صنعتی ارائه شده است:

۱. مشخصات کلی کنتاکتور ۴۰ آمپر اشنایدر:
– سری محصول: معمولاً از سری TeSys (مانند LC1D40) یا Tesys F (مانند LC1F40).
– ولتاژ کاری:
– ولتاژ اصلی (Main Circuit): تا ۶۹۰V AC (بسته به مدل).
– ولتاژ کوئیل (کنترل): معمولاً ۲۴V AC/DC, ۱۱۰-۱۲۵V AC, ۲۲۰-۲۴۰V AC/DC یا ۳۸۰-۴۱۵V AC.
– جریان نامی (Ie): ۴۰ آمپر در ولتاژ ۴۰۰V AC.
– جریان اتصال کوتاه (Ith): معمولاً تا ۱۰۰ کA (بسته به نوع حفاظت).
– تعداد پل (پلهای قدرت): معمولاً ۳ پل (برای سه فاز) یا ۴ پل (۳ فاز + نول).

—

۲. ویژگیهای فنی:
– فرکانس کاری: ۵۰/۶۰ هرتز.
– قدرت قطع: معمولاً ۱۰۰ کیلووات در ۴۰۰V AC.
– نوع بار: مناسب برای موتورهای الکتریکی (AC-3)، بارهای مقاومتی (AC-1) و بارهای سلفی.
– طول عمر مکانیکی: ۱۰ تا ۳۰ میلیون عملیات (بسته به مدل).
– طول عمر الکتریکی: حدود ۱ تا ۳ میلیون عملیات تحت بار نامی.

—

۳. مشخصات کوئیل (بوبین):
– مصرف توان بوبین: حدود ۸ تا ۱۵ وات (بسته به ولتاژ کنترل).
– امکان نصب ماژولهای جانبی: مانند کنتاکت کمکی (NO/NC)، تایمر، حفاظت اضافه بار (رله حرارتی) و ماژول چسبندگی مکانیکی.

کاربردهای رایج در سایت صنعتی:
– کنترل موتورهای سه فاز (پمپها، فنها، کمپرسورها).
– سیستمهای روشنایی صنعتی.
– توزیع برق در تابلوهای MCC (Motor Control Center).
– مدارهای قدرت با کلیدهای اتوماتیک (مثل ترکیب با رله حرارتی برای حفاظت موتور).
