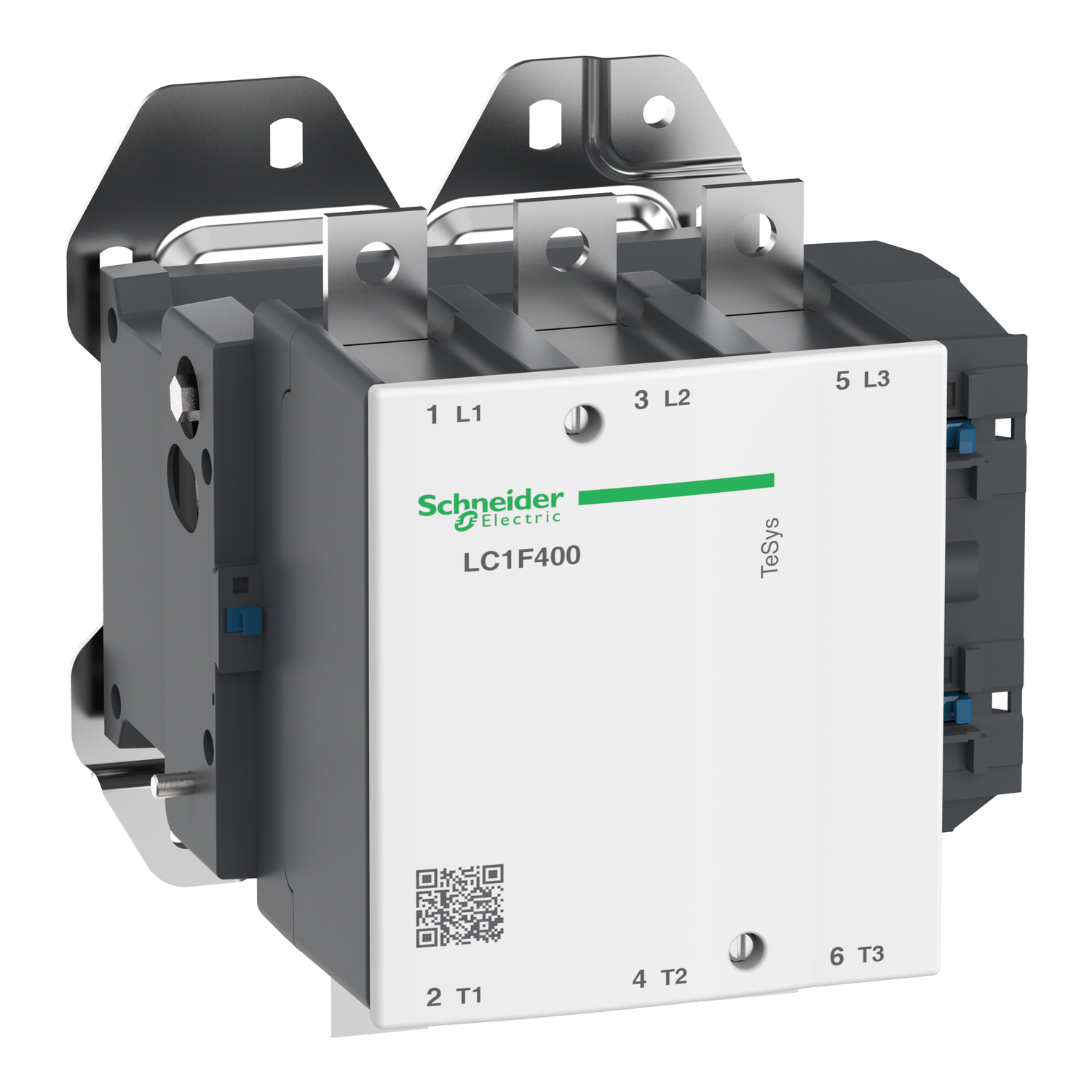

مشخصات فنی کنتاکتور اشنایدر TeSys F400 (LC1F400)

1. مشخصات کلی
– سری: TeSys F
– مدل استاندارد: LC1F400
– تعداد پل: 3P (سه پل)
– ولتاژ نامی (Ue): 690V AC
– جریان نامی (Ie):
– 400A در 400V AC-3 (کاربرد موتوری)
– 600A در 400V AC-1 (کاربرد مقاومتی)
– توان موتوری:
– 200 کیلووات (kW) در 400V AC-3
– 250 کیلووات (kW) در 500V AC-3
– فرکانس کاری: 50/60 هرتز

—

2. مشخصات کویل کنترل
– ولتاژ کویل (Uc):
– 24V AC/DC (پسوند B7)
– 48V AC/DC
– 110V AC
– 230V AC (پسوند M7 – رایج‌ترین مدل)
– 400V AC (پسوند F7)
– مصرف توان کویل: ~80 وات
– عمر کویل: 100,000 چرخه

—

3. مشخصات مکانیکی
– نوع اتصال: ترمینال پیچی (Screw Clamp)
– نصب:
– ریل DIN 35mm
– پیچ و مهره (نصب ثابت)
– وزن: ~8.5 کیلوگرم
– ابعاد (H×W×D): 160×150×135 میلی‌متر

—

4. ماژول‌های جانبی قابل اضافه شدن
✅ کمک‌کنتاکت (CA): تا 4 ماژول
✅ تایمر (LA/LT): تایمرهای تأخیر در قطع/وصول
✅ رله حرارتی (LRD-32/LR9F): برای حفاظت موتور
✅ ماژول حفاظت الکترونیکی (LAD): تشخیص خطای فاز

—

5. استانداردها و گواهی‌ها
– IEC 60947-4-1
– UL 508
– CE
– RoHS (مطابق با محدودیت مواد خطرناک)

—

6. شرایط محیطی
– دمای کاری: -25°C تا +60°C
– رطوبت مجاز: تا 95% (غیر تقطیری)
– ارتفاع نصب: تا 2000 متر از سطح دریا
– درجه حفاظت (IP): IP20 (نیاز به محفظه در محیط‌های آلوده)

—

7. پارامترهای دوام و عمر مفید
🔹 عمر مکانیکی: 1,000,000 عملیات
🔹 عمر الکتریکی: 100,000 عملیات (در جریان نامی)
🔹 پایداری حرارتی: کلاس F (155°C)

—

8. کاربردهای اصلی
✔ موتورهای صنعتی فوق‌سنگین (کمپرسورهای غول‌آسا، پمپ‌های فشار قوی)
✔ سیستم‌های نقاله معدنی و صنایع سنگین
✔ تابلوهای توزیع نیرو (MV/LV)
✔ تجهیزات صنعت فولاد و سیمان

—

9. مقایسه با مدل‌های مشابه سری TeSys F
| مدل | جریان (AC-3) | توان (400V) | تفاوت |
|——|————-|————|——–|
| F330 | 330A | 160kW | مدل قبلی |
| F400 | 400A | 200kW | مدل فعلی |
| F500 | 500A | 250kW | مدل بالاتر |

—

10. نکات فنی و نگهداری
📌 نصب:
– نیاز به فضای کافی برای تهویه و خنک‌سازی
– رعایت گشتاور پیچ‌های ترمینال (حدود 6-7 N.m)

📌 حفاظت:
– استفاده از فیوز HRC متناسب با جریان
– نصب رله اضافه‌بار (LRD-32) برای ایمنی

📌 نگهداری:
– بازرسی دوره‌ای اتصالات (هر 6 ماه)
– تمیزکاری از گرد و غبار صنعتی

—

11. اطلاعات سفارش و جایگزین‌ها
🔸 کدهای سفارش نمونه:
– LC1F400M7 (کویل 230V AC)
– LC1F400B7 (کویل 24V DC)

🔸 جایگزین جدید: سری TeSys D (LAD) برای برخی کاربردها

🔸 کد کاتالوگ: DOCA0035FR-12 (آخرین نسخه از سایت اشنایدر)

—

جمع‌بندی نهایی
کنتاکتور F400 اشنایدر یک مدل صنعتی فوق‌سنگین برای کاربردهای پرتوان است. برای انتخاب دقیق:
1. ولتاژ کویل را متناسب با سیستم کنترل انتخاب کنید.
2. از حفاظت اضافه‌بار (ترمیستور یا رله الکترونیکی) استفاده نمایید.
3. در محیط‌های گرم، تهویه اضافه در نظر بگیرید.
