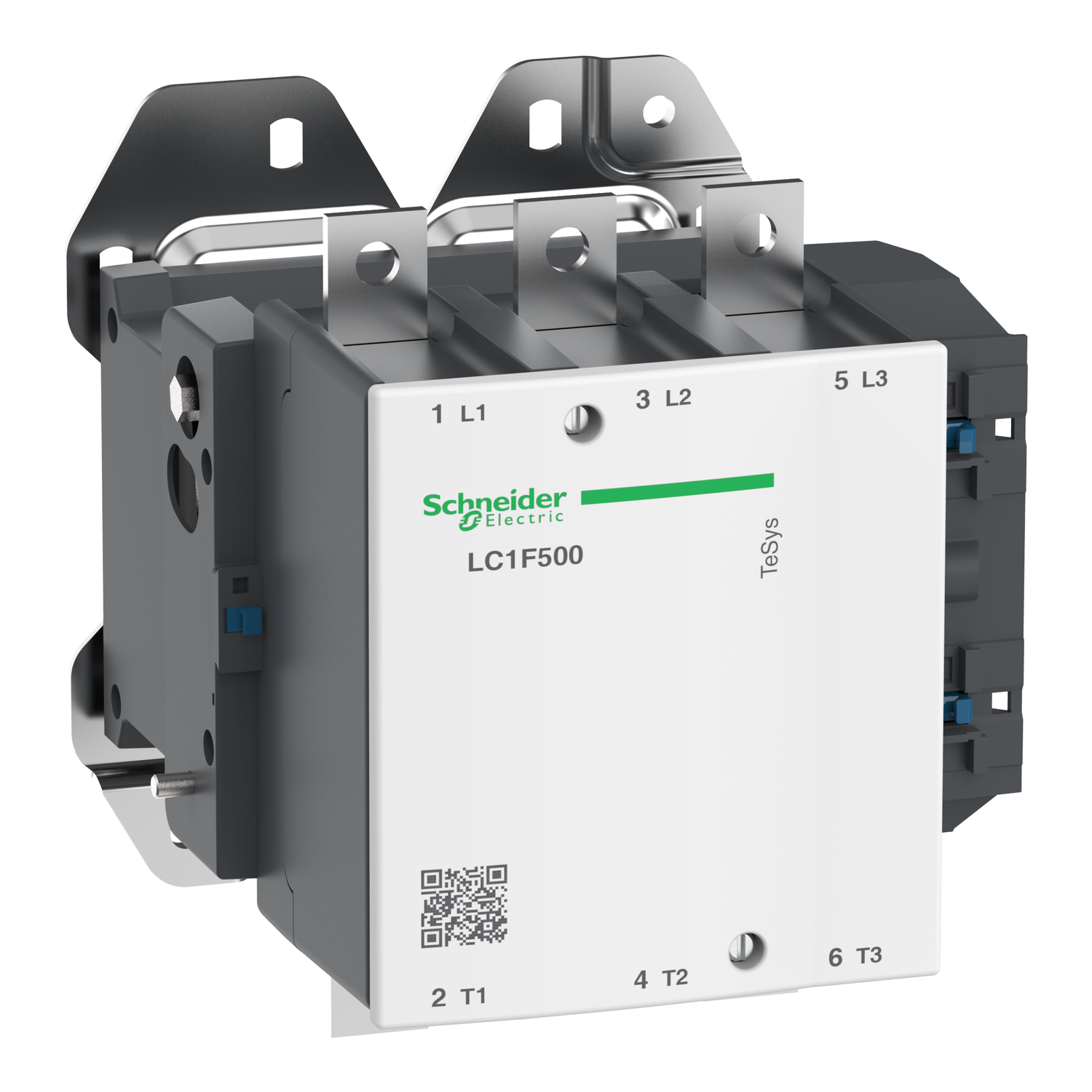

مشخصات فنی کامل کنتاکتور اشنایدر TeSys F500 (LC1F500) – آخرین مدل سری F

1. مشخصات کلیدی
– سری: TeSys F (پرقدرت‌ترین مدل سری)
– مدل استاندارد: LC1F500
– پل‌ها: 3P (سه فاز)
– ولتاژ نامی: 690V AC
– جریان نامی:
– 500A در 400V AC-3 (موتوری)
– 720A در 400V AC-1 (مقاومتی)
– توان موتوری:
– 250kW در 400V
– 315kW در 500V

2. مشخصات الکتریکی پیشرفته
| پارامتر | مقدار |
|———|——-|
| ولتاژ عایقی (Ui) | 1000V |
| قدرت قطع | 10×Ie |
| فرکانس کاری | 50/60Hz |
| جریان راه‌اندازی | 8×Ie |
| کلاس حرارتی | F (155°C) |

3. کویل کنترل (تنوع ولتاژ)
– گزینه‌های استاندارد:
– 24V DC (B7)
– 48V DC
– 110V AC
– 230V AC (M7) – پرکاربردترین
– 400V AC (F7)

– مصرف انرژی: 85VA
– زمان پاسخگویی: <30ms

4. طراحی مکانیکی
– ساختار: ماژولار با قابلیت توسعه
– وزن: 9.2kg
– ابعاد: 165×155×140mm
– نصب:
– ریل DIN 35mm + نصب پیچی
– فاصله نصب حداقل 50mm از تجهیزات دیگر

5. قابلیت‌های اتصال
– ترمینال‌ها:
– پیچی با گشتاور 7-8 N.m
– قابلیت اتصال کابل تا 240mm²
– ماژول‌های جانبی:
– 6 کمک‌کنتاکت (CA)
– تایمرهای programmable
– حفاظت هوشمند (LAD)

6. استانداردهای بین‌المللی
– ایمنی: IEC 60947-4-1, UL 508, CE
– محیطی: RoHS, REACH
– کیفیت: ISO 9001, ISO 14001

7. شرایط عملیاتی سخت‌گیرانه
– دمای کار: -40°C تا +70°C
– رطوبت: 0-95% (غیر تقطیری)
– ارتفاع: تا 4000m
– مقاومت در برابر: لرزش، ضربه، خوردگی

8. کاربردهای ویژه
– صنایع سنگین:
– پرس‌های هیدرولیک غول‌پیکر
– آسیاب‌های سیمان و معادن
– سیستم‌های کششی ریلی
– تاسیسات خاص:
– نیروگاه‌ها
– پالایشگاه‌ها
– صنایع دریایی

9. جدول مقایسه با مدل‌های همرده
| مدل | جریان | توان | تفاوت |
|——|——-|——|——–|
| F400 | 400A | 200kW | مدل پایین‌تر |
| F500 | 500A | 250kW | مدل فعلی |
| F630 | 630A | 315kW | مدل بالاتر |

10. راهنمای نصب حرفه‌ای
1. الزامات فضایی:
– حداقل 100mm فضای خنک‌کنندگی
– فاصله 30mm از دیوار

2. اتصالات:
– استفاده از هدایت‌گرهای حرارتی
– کابل‌های با درجه حرارت بالا (90°C)

3. حفاظت:
– فیوز سریع 500A
– رله دیجیتال حفاظتی

11. برنامه نگهداری پیشگیرانه
– بازرسی‌های دوره‌ای:
– ماهانه: بررسی اتصالات
– سالانه: تست عملکرد کامل
– تعویض قطعات:
– کنتاکت‌ها پس از 50,000 چرخه
– کویل پس از 10 سال
